產品說明：
玻璃鋼電纜橋架
ZBQ系列電纜橋架適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝、隧道的敷設。 ZBQ系列電纜橋架具有應用廣、強度高、重量輕、結構合理、造價低、壽命長、防腐性強、施工簡單，配線靈活、安裝標準、外形美觀的特點，對您處的技術改造、擴充電纜，維護f檢修均帶來方便。ZBQ系列電纜橋架的安裝可因地制宜。 可隨工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。 ZBQ系列電纜橋架可水平、垂直敷設，可轉角、T字型、十字形分支；可調寬、調高、變徑。
一.ZBQ-C型槽式電纜橋架
ZBQ-C型槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和理腐蝕環境中電纜的防護都有較 好效果。
二.ZBQ-T型托盤式電纜橋架
ZBQ-T型托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方面應用最廣泛的一種，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝也適用于控制電纜的敷設。
三.ZBQ-T型梯級式電纜橋架
ZBT-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設，特別適用于高、低 壓動力電纜的敷設.
四.玻璃鋼大跨距電纜橋架
玻璃鋼大跨距電纜橋架較一般電纜橋架的支撐跨度大，由于結構上設計精巧，因而又比一般電纜橋架具有自身重量輕，總載荷力小等特點的橋架，所以它不僅適用于煉油、化工、紡織、機械、冶金、電力、電視等工礦企業的室內外電纜架空的敷設，也可作為地下工事，例如地鐵、人防工程的電纜溝和電纜隧道內的支架。
主要指支架。支架是支撐電纜橋架和電纜的主要部件。它由立柱、立柱接頭、立柱底座、托臂等組成，我廠生產的支架是根據日本、西德的同類產品設計而成；它具有結構簡單、重量輕、成本低、強度大、造型美觀等特點，可滿足不同環境條件（工藝管道架上、樓板下、墻壁上、電纜溝內）安裝成不同形式（懸吊式、直立式、側臂式、單邊、雙邊和多層等）。
電纜橋架如需多層重載荷吊裝時，應盡量采取雙邊敷設、避免偏載過大。
電纜橋架所用的連接螺栓，型號為M8×16。
四.玻璃鋼大跨距電纜橋架
玻璃鋼大跨距電纜橋架較一般電纜橋架的支撐跨度大，由于結構上設計精巧，因而又比一般電纜橋架具有自身重量輕，總載荷力小等特點的橋架，所以它不僅適用于煉油、化工、紡織、機械、冶金、電力、電視等工礦企業的室內外電纜架空的敷設，也可作為地下工事，例如地鐵、人防工程的電纜溝和電纜隧道內的支架。
主要指支架。支架是支撐電纜橋架和電纜的主要部件。它由立柱、立柱接頭、立柱底座、托臂等組成，我廠生產的支架是根據日本、西德的同類產品設計而成；它具有結構簡單、重量輕、成本低、強度大、造型美觀等特點，可滿足不同環境條件（工藝管道架上、樓板下、墻壁上、電纜溝內）安裝成不同形式（懸吊式、直立式、側臂式、單邊、雙邊和多層等）。
電纜橋架如需多層重載荷吊裝時，應盡量采取雙邊敷設、避免偏載過大。
電纜橋架所用的連接螺栓，型號為M8×16。
ZBQ系列玻璃鋼電纜橋架適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝、隧道的敷設。 ZBQ系列玻璃鋼電纜橋架具有應用廣、強度高、重量輕、結構合理、造價低、壽命長、防腐性強、施工簡單，配線靈活、安裝標準、外形美觀的特點，對您處的技術改造、擴充電纜，維護檢修均帶來方便。ZBQ系列電纜橋架的安裝可因地制宜。可隨工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。 ZBQ系列電纜橋架可水平、垂直敷設，可轉角、T字型、十字形分支；可調寬、調高、變徑。
玻璃鋼電纜橋架的附件部分
主要指支架。支架是支撐電纜橋架和電纜的主要部件。它由立柱、立柱接頭、立柱底座、托臂等組成，我廠生產的支架是根據日本、西德的同類產品設計而成；它具有結構簡單、重量輕、成本低、強度大、造型美觀等特點，可滿足不同環境條件（工藝管道架上、樓板下、墻壁上、電纜溝內）安裝成不同形式（懸吊式、直立式、側臂式、單邊、雙邊和多層等）。
電纜橋架如需多層重載荷吊裝時，應盡量采取雙邊敷設、避免偏載過大。
電纜橋架所用的連接螺栓，型號為M8×16。
支架部分的表面處理分鍍鋅、噴塑兩種，在重腐蝕環境中可采用玻璃鋼表面防腐處理。
連接片為不銹鋼，其規格及連接孔排列方式見下表:
|
槽體規格
A×B
|
連接片的規格
|
螺栓數目
|
連接孔排列方式
|
|
長
|
寬
|
厚
|
|
50×25
|
160
|
20
|
2.0
|
4
|
○ ○
|
|
100×50
|
220
|
30
|
6
|
○ ○ ○
|
|
150×75
|
|
200×100
|
160
|
|
|
|
|
|
250×125
|
70
|
2.5
|
6
|
○
○ ○
|
|
300×150
|
160
|
70
|
2.5
|
12
|
○ ○ ○
○ ○ ○
|
|
400×200
|
100
|
100
|
3.0
|
12
|
○ ○ ○
○ ○ ○
|
|
500×200
|
|
600×200
|
|
800×200
|

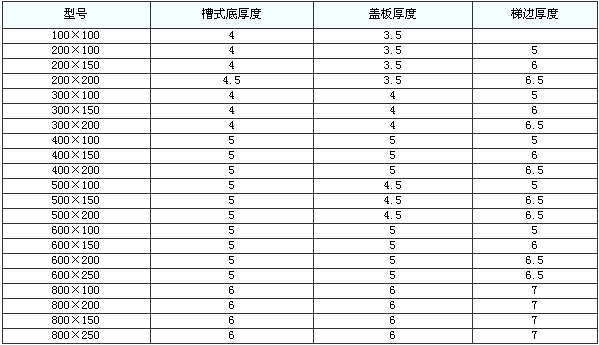

產品說明
支架部分的表面處理分鍍鋅、噴塑兩種，在重腐蝕環境中可采用玻璃鋼表面防腐處理。連接片為不銹鋼，其規格及連接孔排列方式見表：
