模具膠衣修補：根據(jù)深淺不同情況區(qū)別對待：
時間:2018年11月13日來源:本站原創(chuàng)作者:jzfrp點擊:次
如果玻璃鋼模具上有裂紋/劃痕等缺陷，它就會很容易地轉(zhuǎn)移到產(chǎn)品表面上，影響外觀性，所以必須通過碾磨去除任何裂痕，并進行適當修補，這對小部分模具來說是相當經(jīng)濟的。
模具膠衣修補：根據(jù)深淺不同情況區(qū)別對待：
膠衣裂紋——僅除去必要量的材料以消除裂痕。

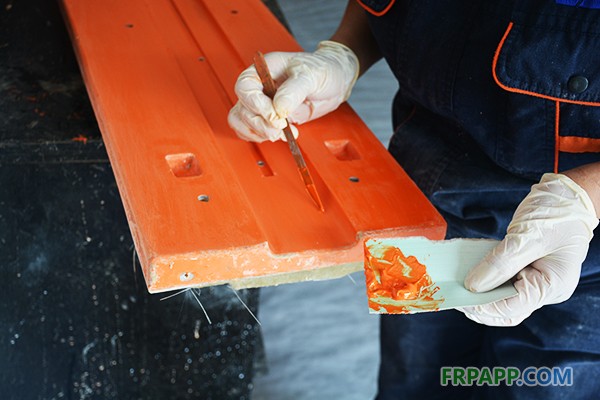

解決辦法：使用由模具膠衣及二氧化硅（白炭黑）制作而成的油灰填充空間。裂痕應該過度填充固化（聚酯會收縮的緣故），然后使用熱燈或熱氣槍后固化。在表面打磨前完全固化，這樣固化收縮不會造成修補區(qū)比周圍低。然后，局部水磨處理的多余位置即可。
鋪層裂紋（深及玻纖層）——應該磨去每個有裂痕鋪層至裂痕兩側(cè)幾英寸處，并使邊緣逐漸達到原鋪層的厚度。
解決辦法：在受損區(qū)域內(nèi)的模具后側(cè)上增加支撐鋪層，因為模具不夠牢固和堅硬進而不能阻止最初的破裂，所以這是必要的。在后側(cè)適當?shù)刂武亴雍�，即可更換前側(cè)鋪層。
如果模具膠衣面涉及到整體翻新，請查看模具翻新處理辦法。
